支架系列

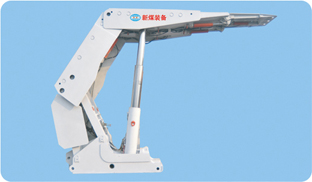

掩護式液壓支架
執行標準：MT312--2000，MT/T154.5--1996
|
型號 |
ZQY |
ZY |
ZY6800/95/17 |
ZY4000/13/30 |
ZY6400/17/35 |
ZY10000/25/55 |
|
支架高度（m） |
0.7-1.4 |
0.9-2.1 |
0.95-1.7 |
1.3-3.0 |
1.7-3.5 |
2.5-5.5 |
|
支架寬度(m) |
1.40-1.57 |
1.42-1.59 |
1.43-1.60 |
1.43-1.60 |
1.43-1.60 |
1.6-1.82 |
|
中心距離（m） |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.75 |
|
工作阻力（KN） |
2800 |
3200 |
6800 |
4000 |
6400 |
10000 |
|
初撐力（KN） |
2180 |
2008 |
5050 |
3096 |
4555 |
7980 |
|
支護強度（Mpa） |
0.51 |
0.42-0.57 |
0.85-0.9 |
0.60-0.72 |
0.92-1.06 |
1.28 |
|
對底板比壓（Mpa） |
1.8 |
0.7-1.3 |
1.3-1.55 |
0.9-1.75 |
2.66-4.82 |
2.64 |
|
推溜力（KN) |
178 |
178 |
179 |
178 |
633 |
1000 |
|
拉架力（KN） |
207 |
306 |
306 |
455 |
360 |
650 |
